| 型號: |
JMQ-3E/3F/AS2853A |
查看同類
|

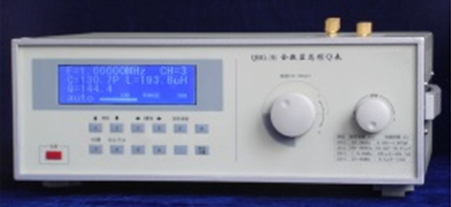

名稱:高頻Q表
《JMQ-3E/3F/AS2853A全數字顯示高頻Q表》高頻Q表的數碼化和人性化的設計思路,采用數字化主調電容、LCD大屏全參數顯示器和DDS直接數字合成信號源，使此款Q表性能更優越
|
上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com
|
?產品介紹 《JMQ-3E/3F/AS2853A全數字顯示高頻Q表》高頻Q表的數碼化和人性化的設計思路,采用數字化主調電容、LCD大屏全參數顯示器和DDS直接數字合成信號源，使此款Q表性能更優越，改變老款Q表依賴面板上印制的二組輔助表格計算L,C,Q的落后狀況。JMQ-3E高頻Q表讀數清晰，無須換算，操作簡便，適合電子元器件的質量分析，品質控制，科研生產，也可用于高校的電子信息，電子通信，材料科學等專業作科研實驗儀器。另外，測量材料在高頻電磁場下的介電常數和介質損耗系數使用“Q表法”在業界日趨廣泛，此款Q表為此設計了tgd 程序給測量數據的計算處理帶來諸多便利 技術參數 功能名稱： | JMQ-3E | JMQ-3F | JM-AS2853A+ | 信號源范圍DDS數字合成信號 | 10KHZ-70MHz | 10KHZ-110MHz | 50KHZ-160MHz | 信號源頻率覆蓋比 | 7000:1 | 11000:1 | 16000:1 | 信號源頻率精度 6位有效數 | 3×10-5 ±1個字 | 3×10-5 ±1個字 | 3×10-5 ±1個字 | 采樣精度 | 11BIT | 11BIT | 12BIT | Q測量范圍 | 1-1000自動/手動量程 | 1-1000自動/手動量程 | 1-1000自動/手動量程 | Q分辨率 | 4位有效數,分辨率0.1 | 4位有效數,分辨率0.1 | 4位有效數,分辨率0.1 | Q測量工作誤差 | <5% | <5% | <5% | 電感測量范圍 4位有效數,分辨率0.1nH | 1nH-8.4H , 分辨率0.1nH | 1nH-8.4H 分辨率0.1nH | 1nH-140mH分辨率0.1nH | 電感測量誤差 | <3% | <3% | <3% | 調諧電容 | 主電容30-540pF | 主電容30-540pF | 主電容17-240pF,帶步進電機自動搜索 | 電容直接測量范圍 | 1pF～2.5uF | 1pF～2.5uF | 1pF～25nF | 調諧電容誤差 分辨率 | ±1 pF或<1% 0.1pF | ±1 pF或<1% 0.1pF | ±1 pF或<1% 0.1pF | 諧振點搜索 | 自動掃描 | 自動掃描 | 自動掃描 | Q合格預置范圍 | 5-1000聲光提示 | 5-1000聲光提示 | 5-1000聲光提示 | Q量程切換 | 自動/手動 | 自動/手動 | 自動/手動 | LCD顯示參數 | F，L，C，Q，Lt，Ct，tg | F，L，C，Q，Lt，Ct，tg | F，L，C，Q，Lt，Ct，Tg, Er | 自身殘余電感和測試引線電感的
自動扣除功能 | 有 | 有 | 有 | 大電容值直接測量顯示功能 | 測量值可達2.5uF | 測量值可達2.5uF | 測量值可達25nF | 介質損耗系數 | 精度 萬分之五 | 精度
|
|
|
相關產品
-
|
型號
|
名稱
|
工作頻率范圍
|
Q值測量范圍
|
可調電容范圍
|
備注說明
|
|
WY2851
|
Q表
|
50kHz～50MHz
|
四檔量程
30、
100、
300、
1000
|
40～500PF
|
指針顯示
|
|
WY2851A
|
Q表
|
50kHz～50MHz
|
四檔量程
30、
100、
300、
1000
|
40～500PF
|
數字顯示
|
|
WY2851D
|
Q表
|
50kHz～50MHz
|
3檔可調
10～100
30～300
100～1000
|
40pf~500pf
|
數字顯示
部分指針顯示
|
-
|
型號
|
名稱
|
工作頻率范圍
|
Q值測量范圍
|
可調電容范圍
|
備注說明
|
|
WY2852A
|
Q表
|
1kHz--70MHz
|
三檔
100
316
999
|
28pF～490 pF
|
數字顯示
|
|
WY2852D
|
Q表
|
1kHz--70MHz
|
三檔
100
316
999
|
40pF～500 pF
|
數字顯示
部分指針顯示
|
-
|
型號
|
名稱
|
工作頻率范圍
|
Q值測量范圍
|
可調電容范圍
|
備注說明
|
|
WY2853A
|
Q表
|
50kHz～160MHz
|
3檔可調
5～100
30～300
100～1000
|
14pF～230 pF
|
數字顯示
|
-
