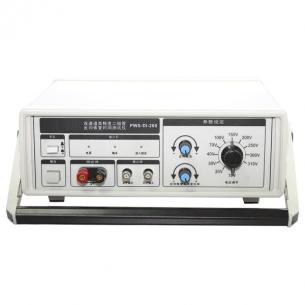

DI-200系列二極管反向恢復時間測試儀

滿足國家標準:GB/T 8024-2010，使用矩形波法測試反向恢復時間。

一：主要特點

二：應用范圍

A：快恢復二極管                 B：場效應管（Mosfet）內建二極管

C：IGBT基內建二極管             D：其他二極管

三：DI-200外觀介紹

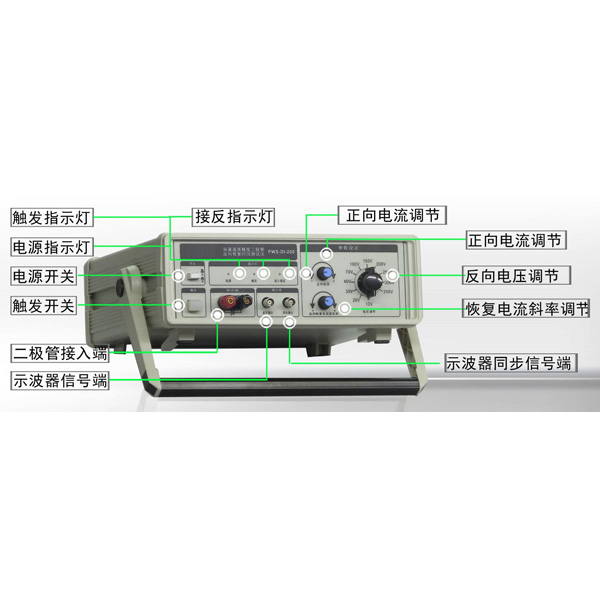

   DI-200二極管反向恢復時間測試儀面板介紹如圖1所示

，包括電源開關、電源指示燈、觸發開關、觸發指示燈、接反指示燈、正向電流調節、反向電壓調節、恢復電流斜率調節、示波器信號端、示波器同步信號端。

圖1 DI-200外觀介紹圖

四：DI-200測試儀參數

五：操作步驟

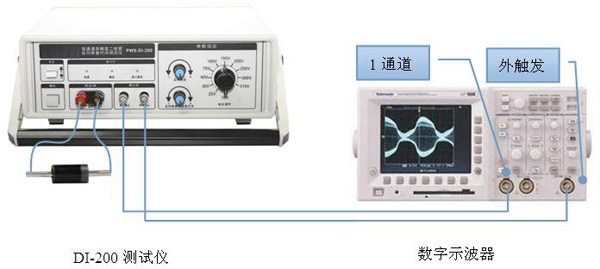

      圖2為DI-200和示波器之間的連接示意圖，DI-200的兩個通道分別和示波器的第一通道和外觸發通道連接，然后把二極管接入DI-200。

圖2 DI-200測試儀器和示波器連接示意圖

5.1舉例測試1N4007二極管的反向恢復時間步驟

第一步：將1n4007二極管接入紅色和黑色夾子；

第二步：DI-200在側面連接電源線，此時不要打開儀器電源，如果打開，請關閉電源。

第三步：調節電壓旋鈕選擇器件反向耐壓，將電壓設置到300V。在測試時，紅色夾子和黑色夾子同輸入交流電市電無隔離，請勿冒險將示波器探頭和夾子連接；

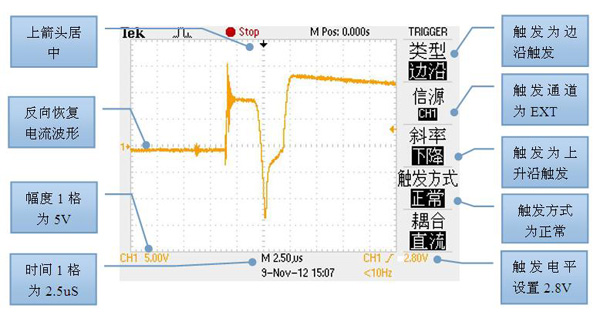

第四步：使用雙頭BNC連線（儀器自帶）將DI-200和數字示波器連接，并且設置好數字示波器。（以泰克示波器為例）將DI-200的示波器接入端和示波器1通道連接，且將1通道設置到×10檔；將DI-200的示波器同步信號端和示波器的TRIG通道連接，且將示波器設為外觸發上升沿觸發，時間1格為2.5uS，幅度1格為5V，觸發方式選擇正常，上箭頭居中，示波器的設置如下圖所示。

圖3 示波器設置圖

第五步：正向電流調節旋鈕順時針調節到大，反向恢復電流變化率調節旋鈕順時針調節到頭；打開電源開關，按下觸發開關，進行測試，這個開關只需要按下瞬間即可觸發，不必長時間按下等待，按下后，觸發指示燈閃爍一次，二極管具有方向，方向如果接得不對，接入錯誤指示燈亮，此時更換二極管方向。

第六步：示波器讀數。將抓取到的測試波形進行展開為500nS一格，得到如下圖所示的波形。正向電流波形為8V，對應電流為8A，反向恢復電為13.5V，對應反向恢復電流為13.5A。

 圖4二極管反向恢復時間分析

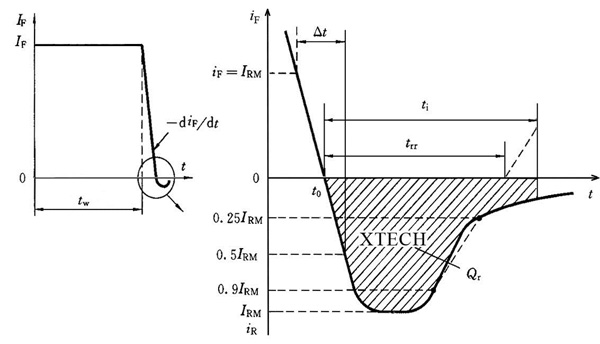

圖5  矩形波法測試反向恢復時間波形讀數參考波形

第七步：分析反向恢復時間，Trr和Trf，上圖對應時間分別為：320nS和1.8uS。

5.2舉例測試IRF840二極管的反向恢復時間步驟

首先需要將柵極G和源極S短路連接，然后測試漏極D和源極S內部的內建二極管，測試方法參見5.1。

六：測量國產某個廠家的FR607二極管

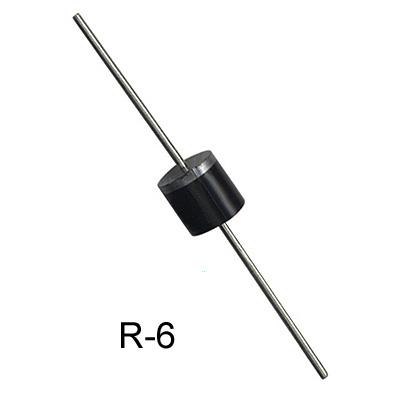

圖1  二極管外形

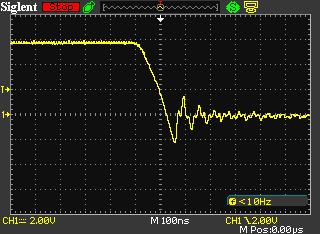

圖2  示波器存儲的波形

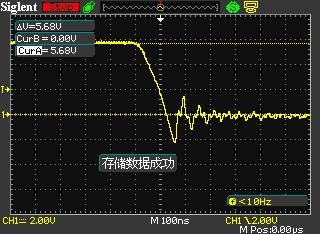

圖3 二極管正向導通電流

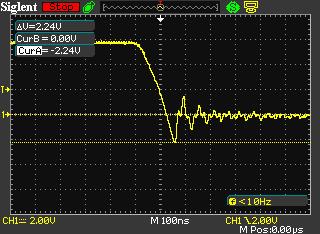

圖4  二極管反向恢復電流

圖5二極管反向恢復電流斜率

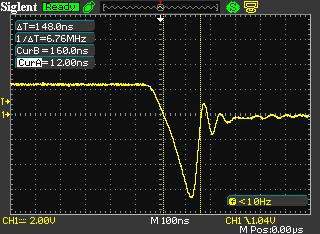

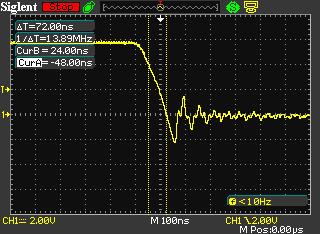

圖6 二極管反向恢復時間

綜上可以看出

二極管實測的性能優于器件標稱參數，性能不錯！

七：測量國產某個廠家的FR307二極管

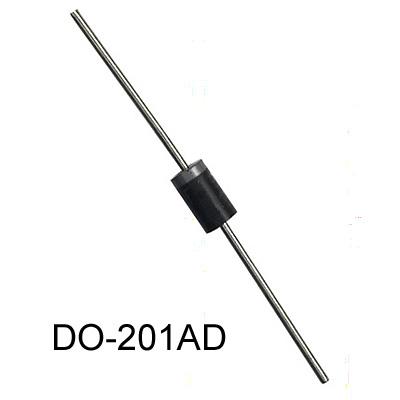

圖1  二極管外形

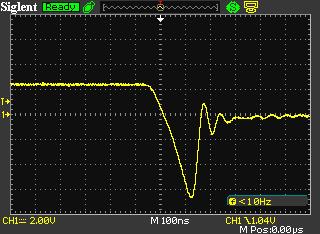

圖2  示波器存儲的波形

圖3 二極管正向導通電流

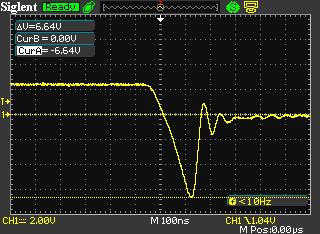

圖4  二極管反向恢復電流

圖5二極管反向恢復電流斜率

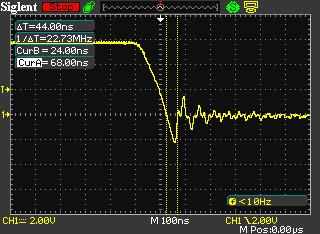

圖6 二極管反向恢復時間

綜上可以看出

二極管的IR高于標稱參數，在高頻電路中，很可能發熱嚴重。
