DIV-30kv系列二極管反向時間測試儀

高壓二極管反向耐壓測試儀

 一、主要特點

二、主要技術指標

1、工作電壓：AC220V+10%   50Hz

2、高壓輸出范圍：0~30kV

3、耐壓漏電流：0.2uA、0.5uA、1uA、2uA、5uA、10uA

4、環境條件：  溫度：0℃～40℃

 三、電源參數

四、使用方法

1、設備連線

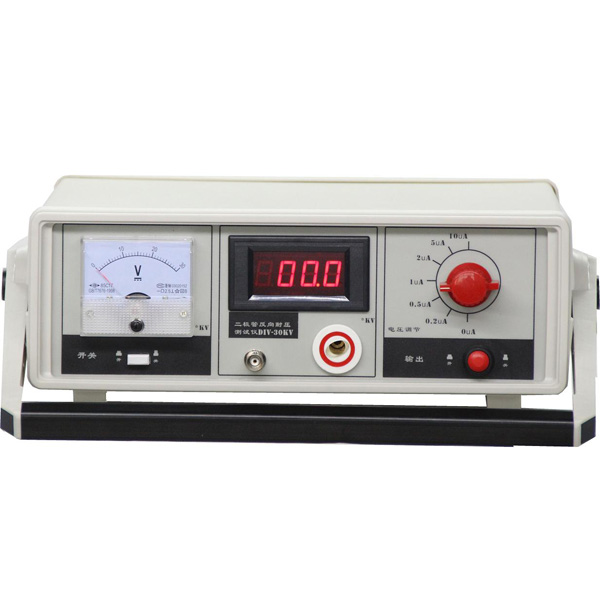

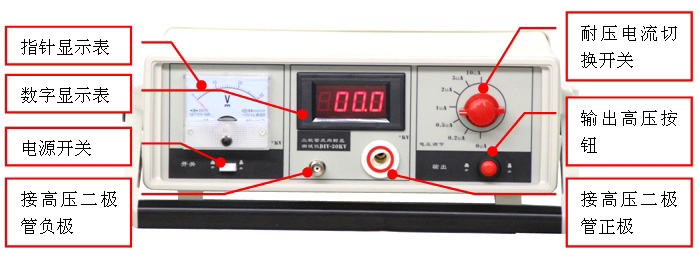

 圖1 DIV-30KV產品示意圖

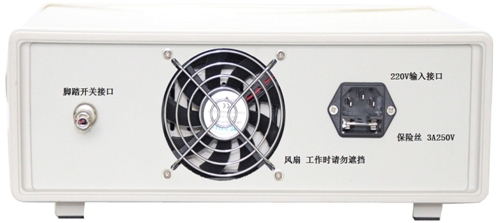

圖2 DIV-30KV產品后面板示圖

斷開電源的情況下，對電源設備進行連線；

  二極管連接DIV-30KV輸出正高壓負輸入；

  二極管連接DIV-30KV輸出正高壓正輸入；

  對測試高壓二極管做好絕緣處理；

  連接電源線。

漏電流輸入端，接高壓二極管負極

屏蔽層，消除工頻干擾源的干擾

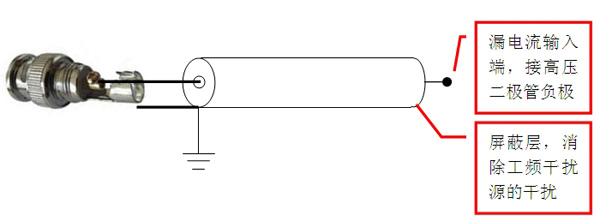

圖3  二極管負極引線結構

負極引線是同軸屏蔽線，具有雙重結構，屏蔽層用于消除外界干擾，軸線用于真實信號傳輸，在做二極管工裝時候，應該講屏蔽層和工裝的殼金屬相連。

 注意：電源可靠接地。

 2、二極管耐壓測試步

  打開電源開關；

  旋轉切換開關，選擇測試漏電流數值；

  確保連續可靠，絕緣處理合理，此時按下輸出按鈕；

  根據數字電壓表和指針電壓表數值讀數；

  讀完數值后，松開電壓輸出旋鈕，此時高壓開始泄放；

  觀察電壓顯示表數字，高壓電壓泄放完畢后，方可進行其余拆裝工作；

 注意：若數字電壓表不亮，必須立即關機，檢查連線是否正確。若是設備故障，請與生產廠家聯系，不得擅自打開儀器，否則不保修。

 3、關機：須先將電流調節旋鈕調到零，再按下電源開關。

 4、以上步驟正常，說明儀器完好，可投入試驗。（再次開機須間隔至少一分鐘）。

 5、過熱保護，若實驗過程中輸出瞬間停止，顯示表正常工作，指示燈正常工作，則是過熱保護電路動作，不用任何操作，待內部溫度下降自動恢復工作狀態。

五、DIV-30KV尺寸

電源尺寸： 長290mm * 高270mm*深120mm（不包括前后面板上的按鈕、保險絲座、插頭、導線的引出長度）。

 六、注意事項

 1、注意防震、防潮及防塵。

 2、如果一切電源接入220V市電，打開電源開關，電源指示燈不亮，拔掉電源線用一字口螺絲刀向外啟開電源保險絲座檢查保險絲是否斷開，若保險絲斷開換上新的6A250V保險絲。

 3、儀器從低溫處移至高溫處時，應放置數小時待設備溫度接近空氣溫度時，再開機使用，以免設備內部產生凝露影響正常試驗。

 4、如環境濕度大，不易開機。若受潮嚴重，須進行干燥處理，可放于干燥室內或用紅外輻射取暖器加熱干燥。

 5、試驗完畢，必須待電源充分放電后，才允許進行高壓線的拆除和換接線工作。

 6、試驗時，被試品和高壓引線的周圍必須有500px的安全距離。

 7、定期檢驗風扇，以確保機箱內部通風正常。
