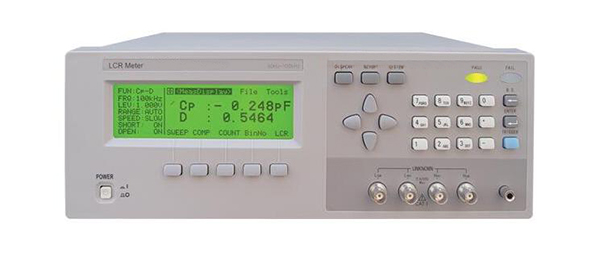

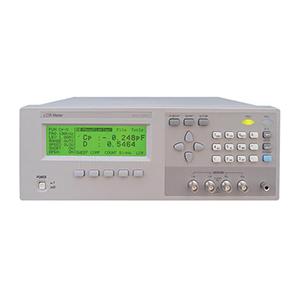

TH2825A
LCR數字電橋
型號: TH2825A系列 查看同類
名稱:LCR數字電橋
選擇適合的LCR測試儀
1.精度
2.測試的參數,范圍.
3.測試[頻率.

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

型號 名稱 精度 頻率
TH2825A LCR數字電橋 0.10% 50Hz-100kHz
TH2825A LCR數字電橋 0.10% 50Hz-100kHz

TH2825A系列    LCR數字電橋

簡要介紹

TH2825A 型高速LCR數字電橋是重點推出的新一代元件參數測試儀器。該產品可提供高達15ms/次的測量速度、50Hz100kHz十點測試頻率、以1mV 步進的0.01V-1.0V可編程信號電平、5位讀數分辨率、多種源內阻選擇和強大的測試功能,可滿足生產線質量保證、進貨檢驗及元件設計和評估的測量要求。

本產品運用了元件測試領域的新技術，測試能力可達到甚至超越Agilent4363B的水平，提供高測量速度15ms/次，尤其是解決了長期困擾測試部門低頻測試速度慢的難題，為低頻元件如電解電容器、變壓器的高速測試提供了解決方案。

不同LCR表由于輸出阻抗的不同可能得到不同的測試結果，TH2825A提供五種可選的阻抗模式以適應不同的需要，保證不同儀表間測試結果的一致性。

陶瓷電容器（MLCC）對測試信號電平極為敏感，TH2825A能以恒定的高電平測試信號高速測量大容量陶瓷電容器，允許在恒定1kHz/1Vrms條件下對高達30μF的MLCC進行測試，100Hz測量可對300μF電容器提供恒定的1Vrms測試信號。

TH2825A 具備變壓器測試能力，使用專門的變壓器測試夾具，無須改變測試線方式便可方便地測量匝數比（N，1/N）、互感（M）、初次級電感（LA、LB），初次級 直流電阻（DCR2）。有-5V-5V偏置電壓（僅TH2825A），可方便地用于通訊變壓器和小功率扼流圈的測試。

該產品提供的HANDLER、GPIB接口及GPIB接口命令與Agilent與知名儀表的接口兼容性



性能特點

■ 超高速測量：15ms(測試頻率≥100Hz時)

■ 大型LCD(240×64點陣)顯示

■ 人性化引導式操作界面

■ 50Hz－100kHz, 10個典型測試頻率

■ 10mVrms—1.0Vrms可編程測試電平

■ 內部DC偏流源大可達200mA（使用25Ω內阻）

■ 負載校準功能

■ 4種可選源阻抗模式，便于兼容不同LCR表的測試一致性

■ 4點頻率/電平/偏流列表掃描功能

■ 變壓器參數測量能力

■ 12組內部儀器設定儲存

■ 內建9檔比較器，分選及檔計數

■ 具有良品/不良品（Hi/Go/Low）警示聲響判定功能

■ 測試電平V/I監視功能

■ 與Agilent 4263B兼容的Handler接口

■ 與Agilent4263B兼容的IEEE-488控制命令



技術參數

TH

TH2825A

顯示器

240x64點陣LCD顯示器，5位讀數分辨率

測試參數

LCR參數

|Z|,R,X,G,B,C,L,Q,D,θ(deg),θ(rad),DCR

變壓器參數

DCR，DCR2，M,N，1/N，LA，LB

測試頻率

50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz,共10點

測試電平

10mVrms-1.0Vrms,1mV步進＜200mV10mV步進≥200mV

信號源內阻

25Ω，100Ω，25Ω/100Ω，C.V.（恒壓）

DC偏置電流（≥1kHz）

當100Ω內阻時，±50mAMax當25Ω內阻時，±200mAMax

基本測量準確度

0.1%

 顯示范圍











|Z|,R,X

0.01mΩ—99.99MΩ

G,B

0.0001μS—999.99S

C

0.001pF—1.9999F

L

0.001μH—99.9999kH

Q

0.0001—9999

D

0.0001—9999

θ(DEG)

-180.00°—180.00°

θ(RAD)

-3.1415—3.1415

Δ%

-999.99%—999.99%

TurnsRatio

0.001—9999.9

DCR

0.1mΩ—99.99MΩ

M,L2

0.001μH—99.99kH

測量速度（≥100Hz）

快速:15ms（注1）,中速:66ms,慢速:500ms

等效電路

串聯,并聯

量程方式

自動,保持/手動切換

觸發方式

內部,手動,外部，總線

平均次數

1—255

校準功能

開路,短路,負載校正

測量端

5端

顯示方式

直讀,ΔABS,Δ%,V/I(電壓/電流監示),檔號及檔計數

列表掃描

4點頻率,電平列表掃描測試

比較器功能

九檔（八檔合格，一檔不合格）

上超/合格/下超比較器

存儲器

12組內部儀器設定供存儲/調用

接口

RS-232C,HANDLER,GPIB(選件)

4263B兼容，為與4263B的互換提供了良好的條件。

注1：快速測試時間包括A/D、計算、主/副參數小字符顯示比較判別。若包括測試參數大字符顯示，測試時間另加5ms。
