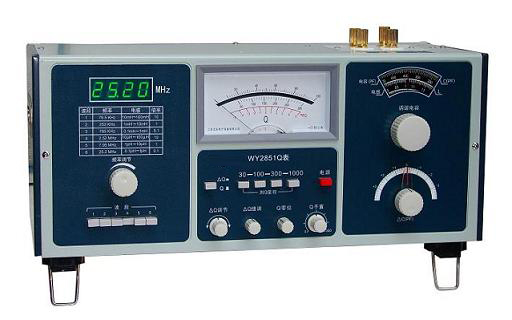

WY2851Q表產品介紹： Q表是一種通用的，多用途，多量程的高頻阻抗測量儀器。本機是老產品QBG-3高頻Q表的換代產品。采用穩幅數顯信號源和寬帶低阻抗注入變壓器，因而調諧指示穩定，頻響誤差小。合理的測試回路設計，使殘值減少。采用自動定位和Q值予置等技術，又增設了快速調諧，手感舒適，使生產線分選測試速度大增。本儀器外觀新穎，體積小（約為QBG-3的二分之一），重量輕。
主要技術規格：
1. Q值測量：
范圍：10～1000
四檔量程：30、100、300、1000
誤差：（均值為基準）
固有誤差：±5％±滿刻度3％
工作誤差：±7％±滿刻度3％
2. 電感量測量：
范圍：0.1μH～100mH
六檔量程：0.1～1μH、1～10μH、10～100μH、0.1～1mH、 1～10mH、10～100mH
誤差：5％±0.03μH
3. 調諧電容器規格:
范圍：40～500PF
誤差：<±1％或1PF
微調電容器：±3PF
分辨率：0.2PF
4. 信號源規格：
頻率范圍：50KHz～50MHz，分六檔量程，四位LED數字顯示
誤差：0.5％
5. Q表預置范圍：
50～300
6. 正常工作條件
環境溫度：0℃～40℃
相對濕度：≤80％
電源：220V±10％ 50Hz±4％
7. 外形尺寸和重量：
415×180×170（mm）7kg

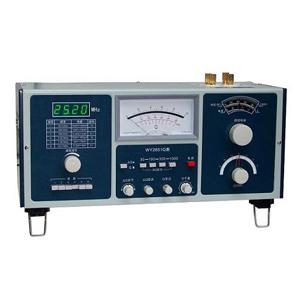

WY2851AQ表產品介紹： Q表是一種通用的，多用途，多量程的高頻阻抗測量儀器。本機是老產品QBG-3高頻Q表的換代產品。采用穩幅數顯信號源和寬帶低阻抗注入變壓器，因而調諧指示穩定，頻響誤差小。合理的測試回路設計，使殘值減少。采用自動定位和Q值予置等技術，又增設了快速調諧，手感舒適，使生產線分選測試速度大增。本儀器外觀新穎，體積小（約為QBG-3的二分之一），重量輕。
WY2851A是WY2851的改進型，由于測試回路的殘余參數減小，使測試頻率25MHz以上Q值測量，對標準線圈的Q值修正系數減小，適用于測試微電感的Q值。總殘感小于0.03μH. 主要技術規格： 1. Q值測量：
范圍：10～1000
四檔量程：30、100、300、1000 2. 電感量測量：
范圍：0.1μH～100mH
六檔量程：0.1～1μH、1～10μH、10～100μH、0.1～1mH、1～10mH、10～100mH 3. 調諧電容器規格:
范圍：40～500PF 4. 信號源規格：
頻率范圍：50KHz～50MHz，分六檔量程，四位LED數字顯示 .

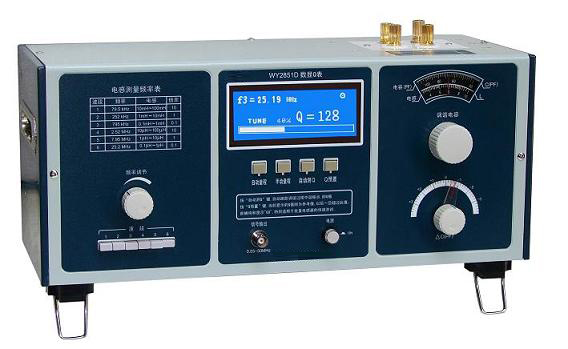

WY2851DQ表產品介紹： Q表是一種基于串聯諧振原理工作的高頻阻抗測量儀器,對電感器,電容器,絕緣材料等進行高頻有效電感,Q值,電容值和Σ,tgδ測量.WY2851D數顯Q表在原有WY2851Q表基礎上再進行了數字化,機械結構長壽命方面進行了提高。
產品特點：
* 低至20nH殘余電感，保證高頻時直讀Q值的誤差較小。
* 特制LCD屏菜單式顯示多參數，Q值，測試頻率，調諧狀態等。
* Q值量程自動/手動量程控制。
* 數字化Q值予置，能提高批量測試的可靠性和速度。
* VCO調節測試頻率，其平滑的連續頻率變化，能便捷的進行Δf測量Q值。
主要技術性能： 1.工作頻率范圍：
50kHz～50MHz,四位有效數顯，分六個波段。 2. Q值測量范圍：
10～1000，分10～100，30～300，100～1000三檔。 3.Q值固有誤差：
±5%±3%滿刻度值。 4.有效電感測量范圍：
0.1μH～100mH。 5.電感測量誤差：
≤5%±0.02μH。 6.調諧電容特性
1）可調電容范圍：
40pf~500pf。
2）準確度：
±1%或者1PF。
3）微調電容:
±3pf可調，±0.2pf分辨率。
4）殘余電感值：
約20nH。 7.Q預置功能：預置范圍：Q：10~1000均可。被測件達到預置值后有“GO”顯示和蜂鳴聲提示。不合格件則顯示“NO GO”。 8.外形尺寸/重量：
415×180×170（mm）,7kg。
|
