CPJ-3007Z,3010Z,3015Z
正像,X,Y軸范圍不同.坐標示值誤差可達(3+L/75) 臺式投影儀,測量投影儀(正像)

型號:

CPJ-3007Z,3010Z,3015Z

查看同類

名稱:正像,X,Y軸范圍不同.坐標示值誤差可達(3+L/75) 臺式投影儀,測量投影儀(正像)
正像型
CPJ-3007Z,CPJ-3010Z,CPJ-3015Z,3款設備尺寸有區別.

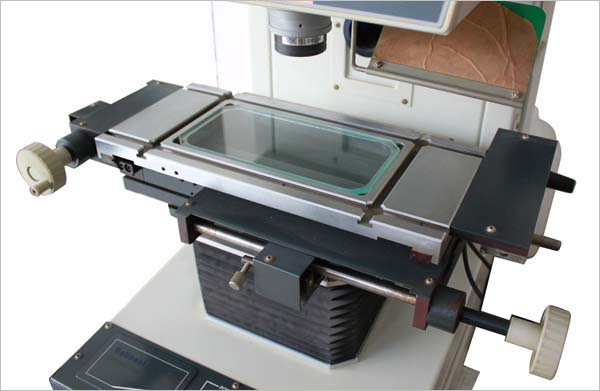

金屬臺面尺寸(mm): 340*152
玻璃臺尺寸(mm): 196*96
X坐標行程(mm): 150
Y坐標行程(mm): 50
Z坐標行程(mm): 90(調焦)
儀器測量精度(μm): 3+L/50(L為被測長度,單位：mm)
X,Y坐標數顯分辨力: 0.5μm
投影屏尺寸(mm): Ф 312，使用范圍 > Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力: 1 ′ 或0.01°
物鏡放大倍數: 10X(選),20X(選),50X(選),100X(選)
物方線視場(mm): Ф30 Ф15 Ф6 Ф3
物方工作距離(mm)77.7, 44.3, 38.4, 25.3
測量大高度(mm): 80
載重 ≥250kg
數據處理系統: 可做多點采樣，坐標旋轉，點、線、距離，角度測量

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

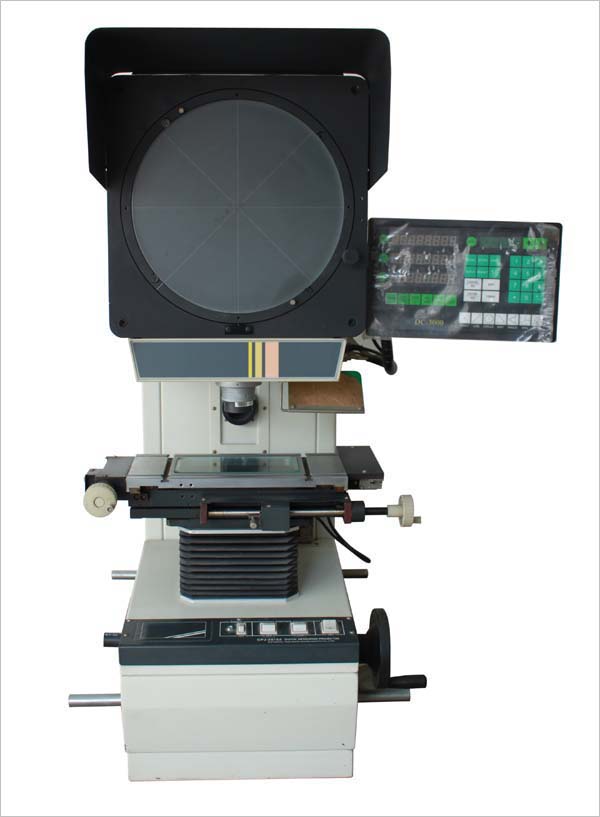

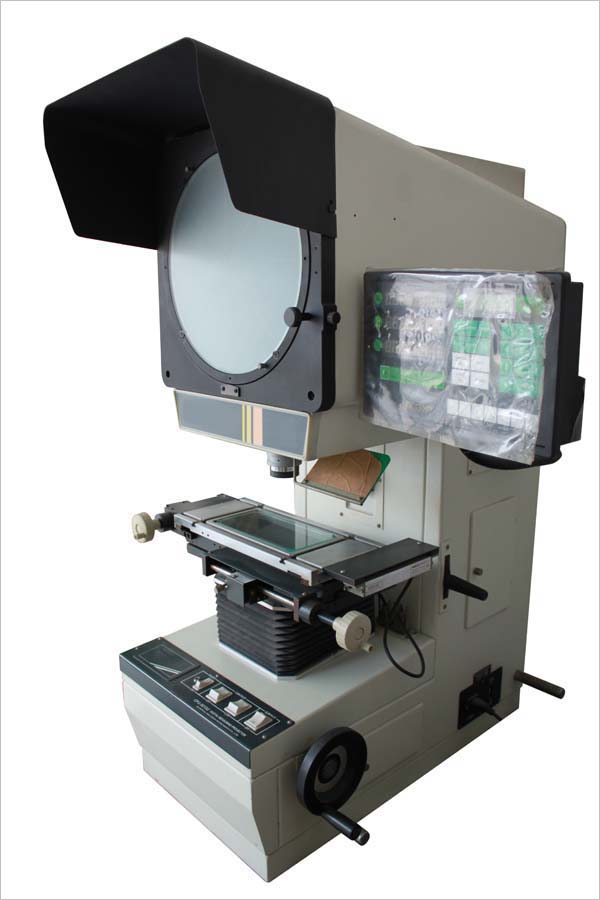

CPJ系列測量投影儀是光、機、電一體化的精密高效測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。測量投影儀廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。測量投影儀能高效檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。

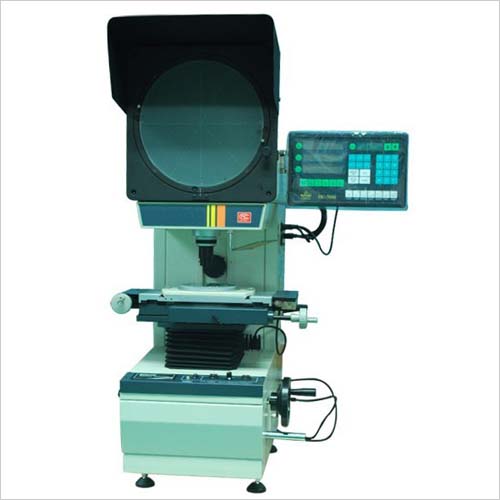

CPJ-3000Z系列測量投影儀結構緊湊，外形簡潔美觀，經濟實用，可靠性好，坐標示值誤差可達(3+L/75)μm，輪廓投影儀能夠高效的對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋，刀具等。在機械制造、電子、模具、儀器儀表和鐘表等行業都得到了廣泛的應用。

技術參數

儀器型號		正像型 CPJ-3007Z		正像型 CPJ-3010Z		正像型 CPJ-3015Z
工作臺	金屬臺面尺寸	260*152		306*152		340*152
	玻璃臺尺寸	125*100		175*100		196*96
	X坐標行程	75		100		150
	Y坐標行程	50		50		50
	Z坐標行程	90(調焦)		90(調焦)		90(調焦)
儀器測量精度		2.5μm+L/100(L為被測長度,單位：mm)		2.5μm+L/100(L為被測長度,單位：mm)		3μm+L/100(L為被測長度,單位：mm)
X、Y坐標數顯分辨力		0.5μm		0.5μm		0.5μm
外形尺寸		7705501100mm		7705501100mm		7705501100mm
儀器重量		120kg		125kg		130kg
投影屏	投影屏尺寸	Ф 312mm 使用范圍 > Ф300mm(刻有米字線)
	投影旋轉范圍	0~360°
	旋轉角度數顯分辨力	1 ′ 或0.01°
物鏡	放大倍數	10X(選)	20X(選)		50X(選)		100X(選)
	物方線視場	Ф30mm	Ф15mm		Ф6mm		Ф3mm
	物方工作距離	77.7mm	44.3mm		38.4mm		25.3mm
	測量大高度	80mm	80mm		80mm		80mm
儀器電源		100V/240V(AC) 50/60Hz
總功率		400W
建議放置臺		載重 ≥250kg 尺寸(長寬高) 800550650(mm)

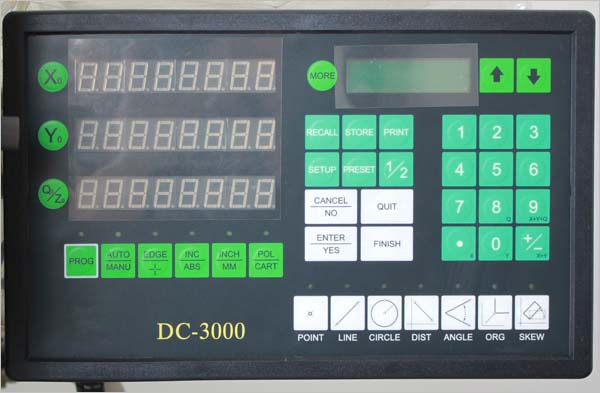

數據處理系統		DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出

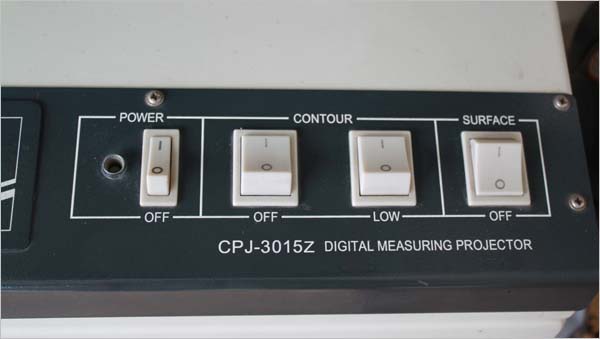

儀器照明		透射與反射照明光源均為24V，150W鹵素燈
冷卻方式		強制風冷(三軸流風扇)
儀器選配件		微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細
