CPJ-3020W,4025W
臥式機(反像,X坐標:200-250mm,Y坐標:75-100mm) 臥式投影儀,測量投影儀(反像)

型號:

CPJ-3020W,4025W

查看同類

名稱:臥式機(反像,X坐標:200-250mm,Y坐標:75-100mm) 臥式投影儀,測量投影儀(反像)
W系列是臥式的設備,
CPJ-W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率。可將被測量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上，適用于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量.
工作臺: 450*150-450*200mm
玻璃臺尺寸(mm): 210*160 - 306*196
X坐標行程(mm): 200-250
Y坐標行程(mm): 75-100 調焦
Z坐標行程(mm): 100-150
擺動范圍: ±15°(可特制±25°)
儀器測量精度(μm): 4+L/50(L為被測長度，單位：mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸(mm): Ф400
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力:1 ′,或0.01°
物鏡
放大倍數: 5X(選) 10X(選) 20X(選) 50X(選) 100X(選)
物方線視場(mm): Ф80 Ф40 Ф20 Ф8 Ф4
物方工作距離(mm): 3.7 102.9 95.1 65.7 35
測量大高度(mm): 90
建議放置臺載重: ≥350kg, 尺寸(長*寬*高) 800*550*650(mm)
數據處理系統:可做多點采樣，坐標旋轉，點、線、距離，角度測量

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

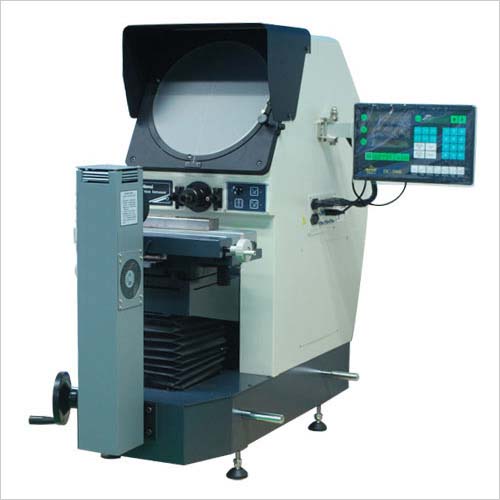

CPJ-3020W臥式投影儀

CPJ-3020W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率。可將被測量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上，適用于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。

技術參數

儀器型號		CPJ-3020W
工作臺	工作臺尺寸	400*150mm
	X坐標行程	200mm
	Y坐標行程	75mm(調焦)
	Z坐標行程	100mm
	擺動范圍	±15°
坐標適值誤差		3.5μm +L/50(L為被測長度，單位：mm)
X、Z軸數顯分辨力		0.5μm
外形尺寸		10908301010mm
儀器重量		160kg
投影屏	投影屏尺寸	Ф 300mm
	投影旋轉范圍	0~360°
	旋轉角度數顯分辨力	1 ′ 或0.01°
物鏡	放大倍數	10X(選)	20X(選)	50X(選)	100X(選)
	物方線視場	Ф30mm	Ф15mm	Ф6mm	Ф3mm
	物方工作距離	77.7mm	44.3mm	38.4mm	25.3mm
建議放置臺		載重 ≥250kg 尺寸(長寬高) 1100550500(mm)
數據處理系統		DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量
儀器照明		透射24V/150W鹵素燈；反射照明為21V/150W；鹵素燈(雙光纖照明)
儀器電源		AC 110V---220V 50/60Hz 總功率400W
儀器選配件		微型打印機(選) 、光學尋邊器(選) M2D -CPJ 軟件(選) 等——詳情請見投影儀附件明細

CPJ- 4025W臥式投影儀

CPJ-4025W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率。可將被測量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上，適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。

技術參數

儀器型號		CPJ-4025W
工作臺	工作臺尺寸	450*200mm
	X坐標行程	250mm
	Y坐標行程	100mm(調焦)
	Z坐標行程	150mm
	擺動范圍	±15°(可特制±25°)
坐標適值誤差		4μm +L/50(L為被測長度，單位：mm)
X、Z軸數顯分辨力		0.5μm
外形尺寸		12156461210mm
儀器重量		240kg
投影屏	投影屏尺寸	Ф 400mm
	投影旋轉范圍	0~360°
	旋轉角度數顯分辨力	1 ′ 或0.01°
物鏡	放大倍數	5X(選)	10X(選)	20X(選)	50X(選)	100X(選)
	物方線視場	Ф80mm	Ф40mm	Ф20mm	Ф8mm	Ф4mm
	物方工作距離	93.7mm	102.9mm	95.1mm	65.7mm	35mm
建議放置臺		載重 ≥350kg 尺寸(長寬高) 12156461210(mm)
數據處理系統		DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量
儀器照明		透射與反射照明光源均為24V，150W鹵素燈反射照明為21V/150W 鹵素燈（雙光纖照明）
儀器電源		110V/220V(AC) 50/60Hz 總功率400W
儀器選配件		微型打印機(選) 、光學尋邊器(選) M2D -CPJ 軟件(選) 等——詳情請見投影儀附件明細
