您當前的位置: 測量?jī)x器 > 投影儀,影像儀(影像測量),輪廓儀?

MMD-100A,B
最大精度,0.3um,量程100*300mm 輪廓儀(A型是基本精度,B型是高精度款)

型號:

MMD-100A,B

查看同類

名稱:最大精度,0.3um,量程100*300mm 輪廓儀(A型是基本精度,B型是高精度款)
MMD-100輪廓儀可測量各種精密機械零件的,
素線形狀，直線度、角度、凸度、輪廓度、傾斜度、平行度、對數曲線、槽深、槽寬、溝曲率半徑、溝邊距、溝心距等參數。
X軸導軌移動直線度: ≤0.3um/60mm
示值誤差: ±(1.5+1.5L/100）um
傳感器分辯率,量程: 1/4096-65536
傳感器量程: 4-20mm
光柵分辯率: 0.6-1um
光柵精度：±2-3um/100mm
X軸量程: ≤100mm
Z軸量程: ≤300mm
附件: 調偏工作臺、綜合調整臺、精密V形工作臺、球測頭、斜測頭、錐測頭

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

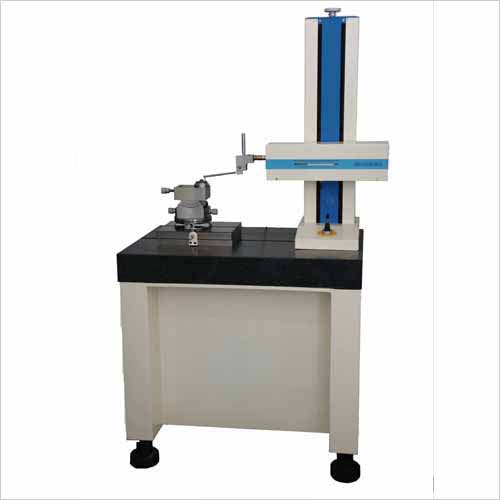

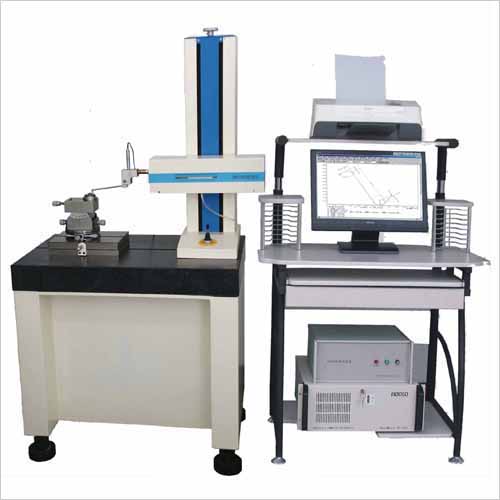

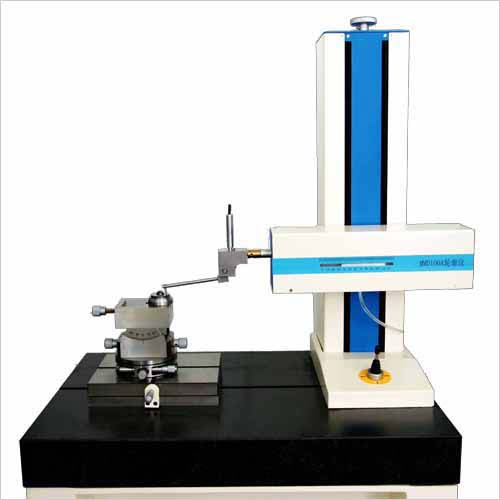

MMD-100傳感器移動式輪廓儀。可測量各種精密機械零件的素線輪廓形狀參數，角度處理（坐標角度，與坐標的夾角，兩直線夾角）、圓處理（圓弧半徑，圓心到圓心距離，圓心到直線的距離，交點到圓心的距離，直線到切點的距離）、點線處理（兩直線交點，交點到直線距離，交點與交點距離，交點到圓心的距離）、直線度、凸度、對數曲線、槽深、槽寬、溝曲率半徑、溝邊距、溝心距、輪廓度、垂直距離、傾斜度、水平距離等形狀參數。

產品特點

·精度高,壽命長---采用超高精度氣浮導軌作為直線測量基準，具有穩定性好、承載大、永不磨損等優點，達到國內同類產品高精度。

·天然花崗巖基座及立柱---造型美觀，機械性能更加穩定可靠。

·高精度光柵尺及進口采集卡---保證數據采樣分辨率，準確度高，穩定性好。

·基于windows操作平臺的專用測量軟件。界面親切美觀，操作方便，測量、分析功能強大，并實現和CAD無縫對接。

·完善的夾具使工件的調整變得更加方便快捷。

技術參數

產品型號			MMD-100A	MMD-100B
X軸導軌移動直線度			0.4μm /60mm	0.25μm /60mm
測量精度		(L=X軸導軌移動距離)	±(1.5+2L/100) μm	±(1+L/100) μm
		(H=Z1軸方向測量高度)	±(2+15H/100) μm	±(0.8+10H/100)μm
傳感器量程			15mm	15mm
Z1軸		采樣方式	工件不動，傳感器隨氣浮導軌移動采樣
		分辨率	1/65536
		產地	國產	進口
		爬坡角度	上升77度下降88度
軟件		數據處理方式	利用威而信自主開發的輪廓儀軟件處理數據、與CAD無縫連接處理數據
		數據處理項目	輪廓形狀參數、角度處理（坐標夾角、直線夾角）、圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等）、點線處理、直線度、槽深、槽寬、溝邊距、溝心距、水平距等參數
		圖形放大倍率	可任意縮小、放大
		數據采樣	采用精密直光柵觸發采樣；配備品牌計算機,對測得輪廓圖形具有CAD處理功能
		速度設定	0.02mm/s、0.05mm/s、0.1mm/s、0.2mm/s、0.5mm/s、1mm/s 、2mm/s (七個速度)
氣浮橫導 軌X 軸		直光柵尺分辨率	0.1μm
		直光柵尺產地	國產	進口
		橫臂傾斜范圍	±30°
		X軸方向測量范圍	100mm
垂直立柱 Z軸		立柱垂直測量高度	400mm
		Z軸方向測量范圍（工件大高度）	使用標準配件：300mm (若測量部位為孔內部，孔徑不小于20mm)；另有不同內孔直徑的測桿選擇
		電器箱	提供儀器所需的硬件支持
		綜合調整臺調整范圍	Y軸方向10mm，X軸水平可調±40度，Z軸回轉可調360度（帶微調裝置）
外部條件		標準附件	標準圓弧件,標準測頭及測桿(含球測頭、斜測針),隨機光盤(可一鍵恢復系統),常用工具一套
		可選配件	大(小)調整工作臺，各種規格測針、測桿，平口鉗,各類夾具,精密電源等
		主機尺寸	長×寬×高：750mm×470mm×1350mm
		電源	220-240v AC，50HZ，單獨地線；大功率消耗500W
		壓縮空氣	純凈壓縮空氣：氣壓0.4MP，消耗0.1m3/min（氣源供給0.6MP，0.25m3/min以上）
		環境要求	工作溫度：10攝氏度到30攝氏度；濕度20-80%RH（無結露）
